Как читать маркировку кабельных муфт

Маркировка кабельной муфты — это буквенно-цифровой код, который содержит полную информацию о назначении, конструкции, материалах и рабочих параметрах изделия. Большинство отечественных производителей использовали структуру, основанную на ГОСТ 13781.0-86, но с собственными модификациями. В 2023  году данный ГОСТ был заменен на ГОСТ 34839-2022.

Из каких элементов состоит обозначение муфты

Согласно ГОСТ, условное обозначение кабельной арматуры формируется из нескольких элементов:

• количества жил кабеля;
• буквенных индексов, указывающих на материал изоляции, назначение и конструктивное исполнение муфты, а также наличие и вид брони или экранов кабеля;
• номинального напряжения кабеля, выраженного в киловольтах;
• сечения жил либо диапазона допустимых сечений в мм².

Что означают буквы в маркировке

Буквенный код по ГОСТу расшифровывается слева направо. Каждая позиция отвечает за свой параметр:

• Тип изоляции кабеля:
  • П – пластмассовая изоляция. Она может быть выполнена из поливинилхлоридного пластиката, сшитого полиэтилена, этиленпропиленовой резины или другого сополимера.
  • пропитанная бумажная изоляция (без обозначения)
• Тип муфты:
  • С – соединительная
  • КВ – концевая внутренней установки
  • КН – концевая наружной установки
  • О – ответвительная
  • СП – переходная
  • Ст – стопорная
• Материал муфты:
  • т или тт – с термоусаживаемыми трубками
  • п – с термоусаживаемыми перчатками
  • Р – эластомерные элементы
  • нг – не распространяющие горение
  • нг-LS, нг-HF – не распространяющие горение, с пониженным дымо- и газовыделением;
• Наличие брони и/или экрана(ов) в конструкции кабеля:
  • без экрана (без обозначения);
  • Б – броня
  • Э – экран
  • Эо – экран выполнен в виде оплётки из металлических проволок.

Что означают цифры в маркировке

Цифры по ГОСТу всегда указывают на физические и электрические характеристики кабельной линии:

• Первая цифра перед буквенным обозначением указывает на количество жил в кабеле (от 1 до 5).
• Класс напряжения (кВ): первая цифра после буквенного обозначения.
  • 1 — для сетей до 1 кВ.
  • 10 — для сетей 6 и 10 кВ.
  • 20 – для сетей 20 кВ
  • 35 — для сетей 35 кВ.
• Сечений жил кабеля (мм²). Указывается либо конкретное сечение кабеля (16, 25, 35 и т.д.), либо диапазон сечений через “/” (означает, что термоусаживаемые элементы муфты способны усесться и на минимальное, и на максимальное указанное сечение (например, 70-120 подходит для жил 70, 95 и 120 мм²)).

Почему маркировка у производителей может отличаться

Единого жесткого ГОСТа, обязывающего всех производителей называть муфты одинаково, не существует. Производители выпускают продукцию по собственным ТУ (техническим условиям), из-за чего возникают различия.

Как пошагово расшифровать маркировку муфты

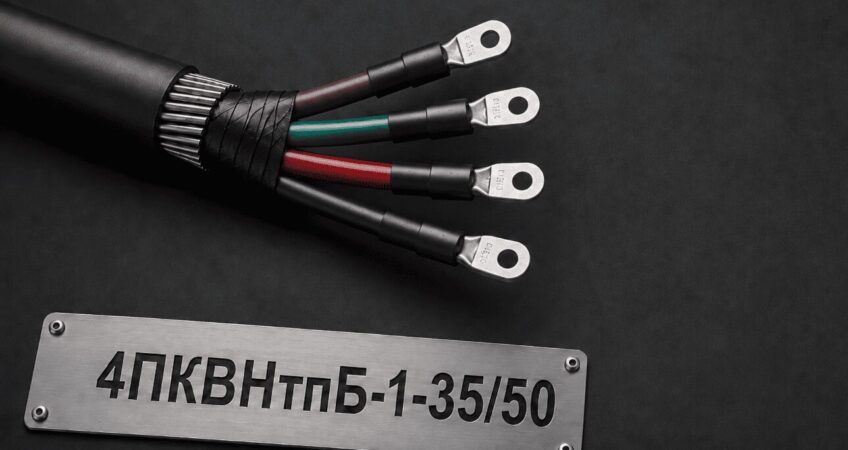

Разберем популярную муфту: 4ПКВНтпБ-1-35/50 Energo Temp

Шаг 1. Определяем количество жил:

4 – муфта предназначена для 4-жильного кабеля.

Шаг 2. Разбираем буквенный код:

• П – пластмассовая изоляция
• КВН – концевая универсальная, подходит как для внутренней, так и для наружной установки
• т – с термоусаживаемыми трубками
• п – с термоусаживаемыми перчатками
• Б – с броней

Шаг 3. Определяем напряжение: 1 – для кабельных сетей напряжением до 1 кВ (380В / 1000В).

Шаг 4. Определяем сечение жил: 35/50 – подходит для кабелей с сечением жил от 35 до 50 мм².

Итог: Концевая термоусаживаемая муфта для внутренней и наружной установки для четырехжильного кабеля с пластмассовой изоляцией с броней сечением 35–50 мм² на напряжение до 1 кВ, укомплектованная болтовыми наконечниками.
