Пресс для обжима силовых наконечников и гильз выбирают по максимальному сечению кабеля, типу наконечников, объему работ, условиям монтажа и бюджету. Для редкого использования подойдут механические пресс-клещи. Для регулярного силового монтажа чаще выбирают ручной гидравлический пресс. Для больших объектов, работы на высоте и частой опрессовки удобнее аккумуляторный инструмент.
Какие бывают прессы для обжима силовых наконечников
Для обжима силовых наконечников и гильз чаще всего используют три типа инструмента:
- механический пресс, или ручной;
- ручной гидравлический пресс;
- аккумуляторный гидравлический пресс.
Каждый вариант подходит под разные задачи. Разница – в усилии, скорости работы, удобстве, цене и диапазоне сечений.

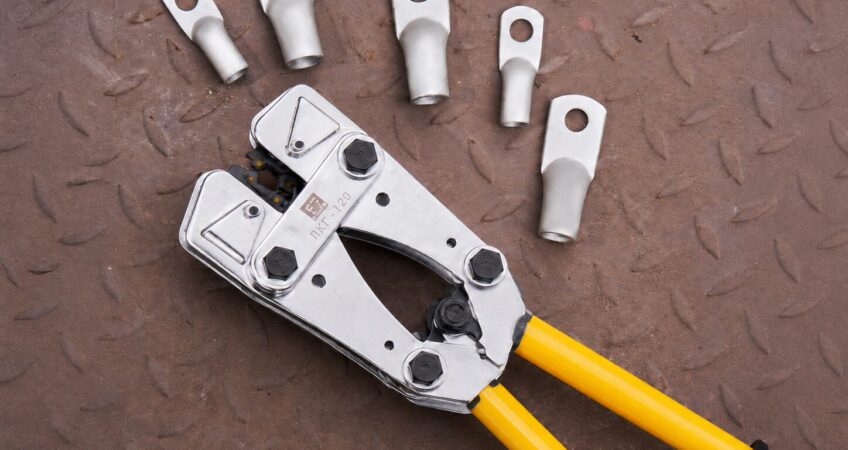

Механический пресс для обжима наконечников
Механический пресс – это ручные клещи, в которых усилие создается только за счет рук монтажника. Такой инструмент прост по конструкции, не требует питания и подходит для периодических работ.
Плюсы
Надежность и долговечность: в конструкции нет гидравлических цилиндров, клапанов, сальников и электронных плат. В нем просто нечему течь или ломаться от времени. Инструмент может служить десятилетиями.
Неприхотливость к условиям (100% автономность): Пресс работает в любой мороз, не боится сырости, дождя, грязи и пыли. Ему не нужны розетки или заряженные аккумуляторы — он всегда готов к работе
Быстрая настройка (в моделях револьверного типа): Если пресс оснащен встроенными вращающимися матрицами, смена рабочего размера под нужное сечение происходит за пару секунд простым щелчком диска.
Доступная цена: Механические клещи для обжима гильз стоят в разы дешевле ручной гидравлики и в десятки раз дешевле аккумуляторных моделей. Это лучший выбор для редкого использования или ограниченного бюджета.
Минусы:
Высокие физические нагрузки: Вся сила сжатия зависит исключительно от мышц ваших рук. Обжать кабель сечением от 35–50 мм² механикой — это тяжелый физический труд. После десятка таких обжимов руки начинают сильно уставать
Невозможность работы одной рукой: Чтобы создать достаточное усилие, вам всегда придется задействовать обе руки (разводить длинные рукоятки) либо упирать одну ручку пресса в пол или стену. В тесном щите или на стремянке под потолком делать это крайне неудобно.
Нестабильное качество обжима: Качество контакта зависит от человеческого фактора. Если монтажник устал под конец дня и не дожал рукоятки до конца, внутри гильзы останутся пустоты. Это приведет к нагреву и отгоранию кабеля в будущем.

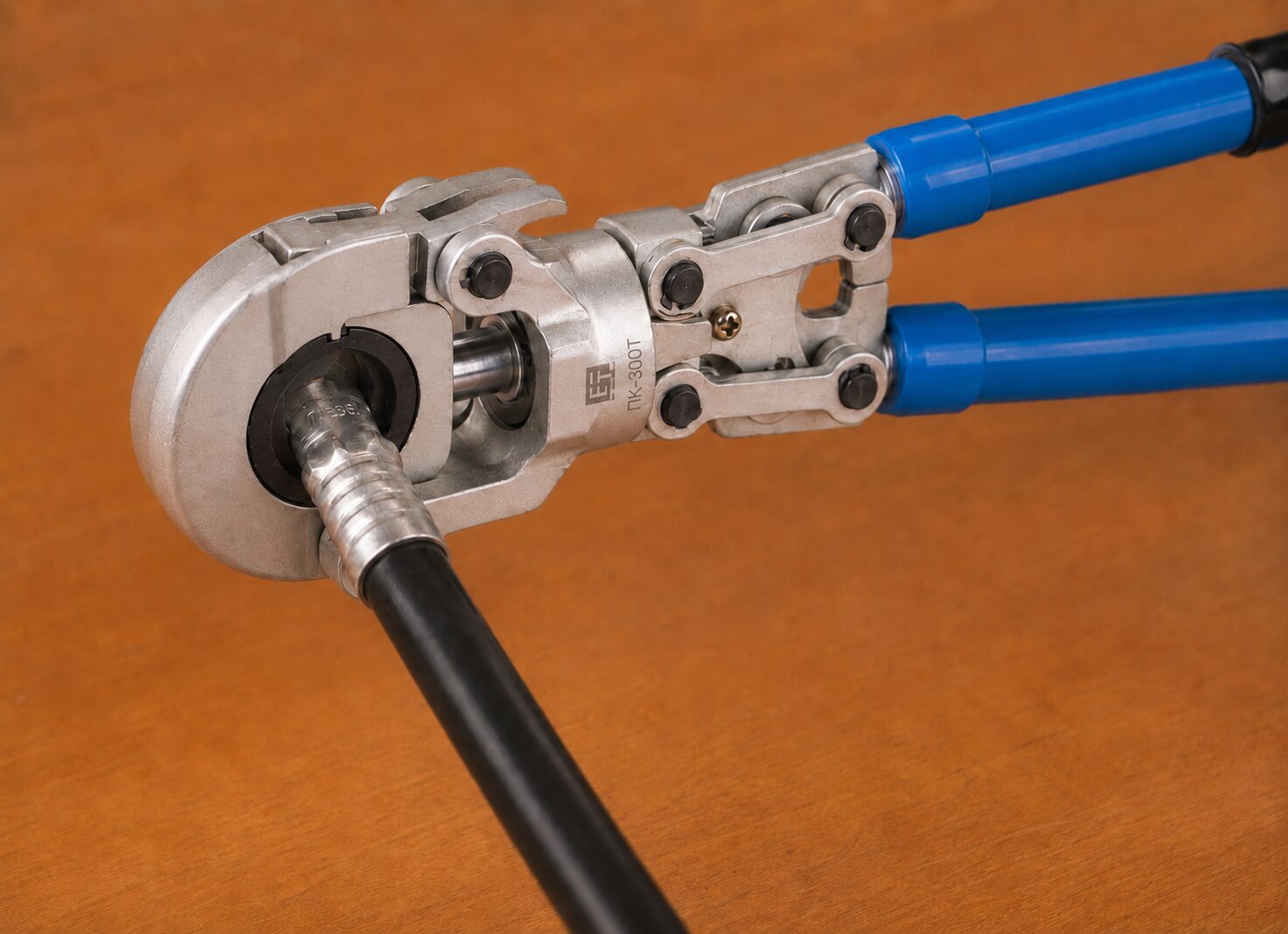

Ручной гидравлический пресс для наконечников и гильз
Более мощный инструмент для силового монтажа. Усилие создается гидравлическим насосом: оператор качает рычаг, а поршень сжимает матрицы. Такой инструмент часто выбирают для работы с кабельными наконечниками и гильзами среднего и большого сечения.
Плюсы
Минимальные физические усилия: Встроенный гидравлический насос берет всю тяжелую работу на себя. Вы качаете рычаг практически без сопротивления, а поршень развивает усилие от 5 до 12 тонн. Справиться с обжимом толстого кабеля сможет любой человек.
Широкий диапазон сечений: Это «золотая середина» для силового монтажа. Один инструмент позволяет уверенно работать с жилами от 10 до 120, 300 или даже 400 мм².
Высокое качество и плотность обжима: Гидравлика обеспечивает равномерную деформацию наконечника по всему периметру. Большинство моделей оснащены автоматическим клапаном сброса давления (АСД), который гарантирует, что гильза дожата до конца.
Автономность и всепогодность: Пресс не зависит от розеток, кабелей или уровня заряда аккумулятора. Он отлично работает под дождем и в сырости.
Оптимальная цена: Он стоит значительно дешевле аккумуляторных аналогов, что делает его доступным как для частных электриков, так и для небольших монтажных бригад
Минусы
Неудобство работы одной рукой: Конструкция требует, чтобы вы держали пресс обеими руками (одной фиксируете корпус, второй качаете рычаг). Из-за этого обжимать кабель на весу, стоя на стремянке или внутри тесного щита, крайне тяжело.
Требовательность к обслуживанию: Гидравлический узел нуждается в уходе. Со временем сальники могут начать пропускать масло, в гидросистему может попасть воздух (потребуется прокачка), а само масло нужно периодически менять.
Чувствительность к сильному морозу: На холоде (ниже −15 °C) гидравлическое масло густеет. Из-за этого падает скорость работы, а поршень может медленно возвращаться в исходное положение. Для зимних работ приходится заливать специальное арктическое масло.
Риск потери матриц: Сменные шестигранные матрицы хранятся отдельно в кейсе. Если случайно потерять одну из них (например, самую ходовую на 16 или 25 мм²), работать с этим сечением кабеля вы больше не сможете до покупки новой детали.
Аккумуляторный пресс для обжима наконечников
Аккумуляторный пресс – это электрогидравлический инструмент, в котором насос работает от батареи. Оператор нажимает кнопку, а инструмент автоматически выполняет цикл обжима.
Такой вариант используют там, где важны скорость, стабильность качества и удобство при большом объеме работ.
Плюсы
Высочайшая скорость работы: Обжим силового наконечника занимает всего пару секунд. Ручным гидравлическим прессом ту же операцию приходится делать около минуты. Это экономит часы рабочего времени на крупных объектах.
Работа одной рукой: Инструмент управляется всего одной кнопкой. Это незаменимо в стесненных условиях: на высоте (на стремянке), внутри глубоких распределительных щитов или в кабельных лотках под потолком. Одной рукой вы держите тяжелый кабель, а второй производите обжим.
Полное отсутствие физической усталости: Процесс полностью автоматизирован. Оператор вообще не прикладывает физических усилий, что позволяет сохранять высокую производительность в течение всей многочасовой смены.
Стабильное качество обжима: Электроника и автоматический клапан сброса давления контролируют усилие. Инструмент завершает цикл строго тогда, когда достигнута эталонная плотность сжатия. Это исключает человеческий фактор вроде недожимов из-за усталости.
Умные функции и эргономика: Прессы оснащаются светодиодной подсветкой рабочей зоны, поворотной головой на 360° и дисплеями. Экран показывает уровень заряда, количество сделанных циклов и сигнализирует об ошибках.
Как выбрать пресс клещи для обжима по сечению кабеля
Первый параметр выбора – рабочий диапазон сечений. Он показывает, с какими наконечниками и гильзами может работать инструмент. Выбирайте рабочий диапазон пресса так, чтобы самое ходовое сечение кабеля находилось в середине или первой трети паспортных возможностей инструмента. Если инструмент постоянно работает на пределе, он быстрее изнашивается. Особенно это важно для гидравлических моделей. Например:
- если чаще всего нужно обжимать 16-35 мм², не обязательно брать пресс только до 35 мм²;
- если регулярно встречаются 70-120 мм², механические клещи могут быть неудобны;
- если основная работа идет с крупными сечениями и большим количеством соединений, стоит рассмотреть гидравлический или аккумуляторный вариант.
Какой профиль обжима выбрать
Матрицы определяют форму деформации наконечника или гильзы. От профиля обжима зависит плотность контакта и совместимость инструмента с конкретными расходными материалами.
- Гексагональный (шестигранный): Самый популярный и надежный стандарт для силовых медных (ТМЛ) и алюминиевых (ТА) наконечников. Обеспечивает равномерное обжатие со всех сторон и максимальное пятно контакта. В гидравлических прессах чаще всего используются сменные шестигранные матрицы.
- Точечный (клиновидный/вдавленный): Матрица вдавливает точку (или несколько) в гильзу. Чаще встречается в ручных механических клещах. Хорошо подходит для толстостенных гильз, но требует точного контроля усилия.
Какие функции важны в гидравлическом прессе
При выборе гидравлического пресса стоит смотреть не только на максимальное сечение, но и на конструктивные особенности.
- Клапан автоматического сброса давления (АСД): Крайне важная функция для гидравлических прессов. Как только наконечник обжат до конца, клапан щелкает и сбрасывает излишки давления. Это защищает инструмент от поломки, а оператора – от чрезмерных усилий.
- Клапан ручного сброса давления – это обязательный элемент управления любого гидравлического пресса, который позволяет оператору в любой момент вернуть поршень в исходное положение и разжать матрицы.
- Вращающаяся голова (или поворотная рабочая зона на 180° или 360°) – это важнейшая конструктивная особенность гидравлических и аккумуляторных прессов, которая позволяет разворачивать обжимной узел под любым углом относительно рукояток инструмента.
- Максимальное усилие пресса (измеряется в тоннах или килоньютонах, кН) – это предельная сила, которую развивает поршень для деформации силового наконечника или гильзы. Этот параметр напрямую определяет, кабель какого максимального сечения и из какого материала (медь или алюминий) инструмент сможет качественно обжать.
- Характеристики батареи определяют автономность инструмента, его мощность (способность выдавать нужное усилие в тоннах) и стабильность работы при разных температурах:
На что смотреть при выборе аккумуляторного пресса
У таких инструментов важны не только усилие и сечение, но и характеристики батареи. От них зависит автономность, стабильность работы и удобство на объекте.
Тип аккумулятора
Для современного электрогидравлического инструмента обычно используют Li-Ion аккумуляторы. Современный стандарт для электрогидравлики.
- Плюсы: Обладают высокой энергетической плотностью, выдают максимальный ток для гидронасоса, не имеют «эффекта памяти» (можно заряжать при любом уровне разряда).
- Минусы: Чувствительны к сильному морозу (ниже −15 °C емкость заметно падает).
Напряжение аккумулятора
Напряжение влияет на работу электродвигателя, который качает масло в гидросистеме.
Распространенные варианты:
- 18 В (или 20 В Max): Самый популярный профессиональный стандарт у большинства производителей. Обеспечивает идеальный баланс веса инструмента и мощности, достаточной для развития усилия до 13 тонн.
- 12 В: Встречается в ультракомпактных прессах «пистолетного» типа для тонких проводов. Развивают небольшое усилие (до 2–3 тонн).
- 36 В (или 2×18 В): Применяется в тяжелых индустриальных инструментах для работы с кабелями сечением от 400 до 1000 мм².
Емкость аккумулятора
Емкость измеряется в А·ч и показывает, сколько циклов опрессовки можно выполнить на одном заряде.
Ориентиры:
- 2.0-3.0 А·ч: Облегченные аккумуляторы. Пресс становится легче, но заряжать его придется чаще.
- 4.0-5.0 А·ч: Оптимальный выбор для непрерывной работы на объекте.
Количество аккумуляторов в комплекте
Для профессиональной работы удобнее комплект с двумя аккумуляторами. Пока один используется, второй можно заряжать. Это снижает риск простоя на объекте.
Скорость зарядки
Быстрая зарядка важна при постоянной работе. Быстрые импульсные зарядные устройства восстанавливают батарею емкостью 4.0 А·ч за 40–60 минут (максимум до 120 минут у бюджетных зарядок)
Подходящие товары
Итог
Для выбора пресса для обжима силовых наконечников и гильз нужно учитывать не один параметр, а всю задачу целиком: сечение кабеля, тип наконечников, объем работ, условия монтажа и бюджет.
Механический пресс подойдет для редких работ и небольших сечений. Ручной гидравлический – оптимальный вариант для регулярного силового монтажа. Аккумуляторный стоит выбирать для больших объемов, работы в труднодоступных местах и задач, где важны скорость и стабильное качество обжима.
