Опрессовка кабеля: этапы, инструменты и основные ошибки

От качества соединения кабелей напрямую зависит безопасное функционирования токопроводящей схемы. Поэтому при прокладке кабеля нужно строго соблюдать электромонтажные правила и порядок проведения соответствующих работ.

Даже незначительный изъян в стыковке отдельных участков может привести к повышению переходного сопротивления. Рост которого со временем способствует появлению искажений характеристик энергоснабжения. Увеличивается нагрузка на сеть и на потребляющее оборудование. Провода нагреваются, а уже это может закончиться возгоранием линии.

Как правильно стыковать кабели

Классический способ, когда создавали кабельную скрутку, не отвечает требованиям безопасности, т. к. не обеспечивает ни плотность прилегания жил друг к другу, ни механическую устойчивость контакта.

Более надежная технология подразумевает пайку провода, что позволяет увеличить прочность контакта. Паяльный материал заполняет любые пустоты между жилами, превращая их в единое целое. Но использовать подобную технологию не всегда получается. С паяльником сложно подобраться к месту стыка в ограниченном пространстве, да и прибору также нужно электричество, которое приходится отключать на время проведения работ.

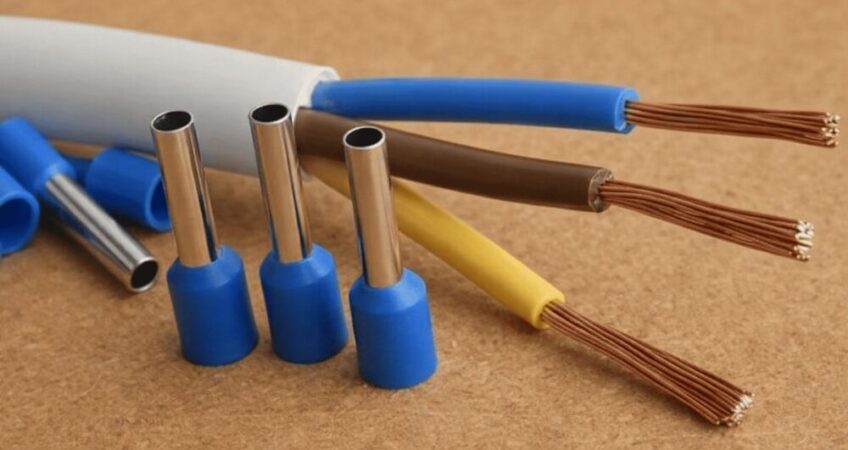

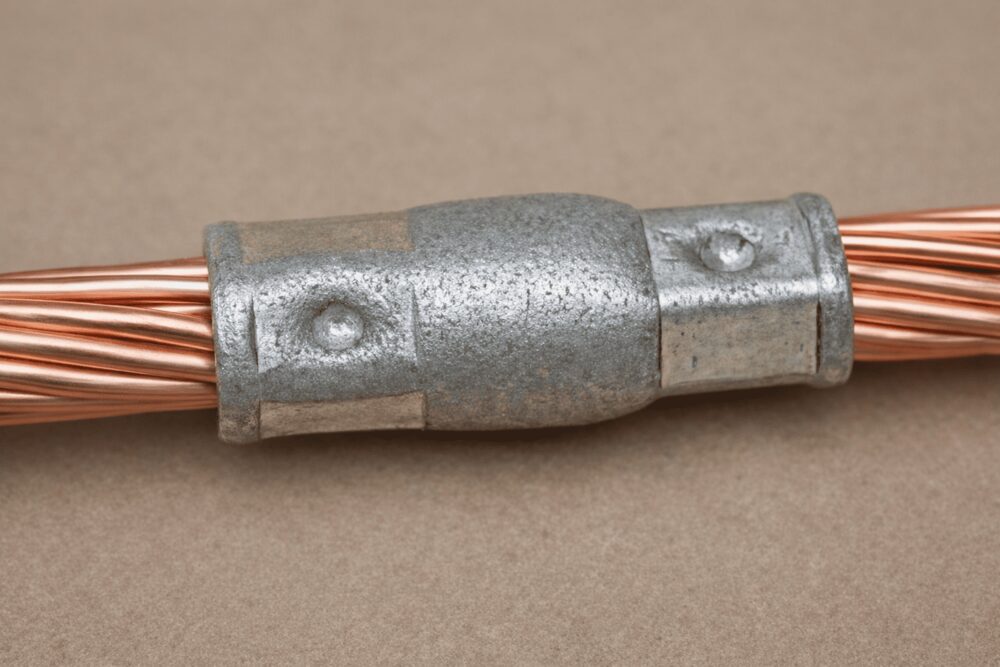

Исключить неудобства, обеспечить надежное соединение согласно правилам безопасности позволяет опрессовка кабеля с использованием специальных наконечников или гильз.

Как проводится опрессовка

Такой электромонтажный способ во многом схож с предыдущими методами, особенно на этапе подготовки кабеля.

Шаг 1. Выполнить полноценную зачистку проводника.

Шаг 2. Подобрать необходимый наконечник.

Шаг 3. Собрать все соединительные элементы в соответствии с регламентом.

Шаг 4. Произвести обжим.

Для последнего этапа потребуется предназначенный для такой работы обжимной инструмент.

Виды инструмента для опрессовки кабеля

В помощь электромонтажнику предлагается широкий инструментальный ассортимент, отличающийся форматом, принципом действия и областью применения.

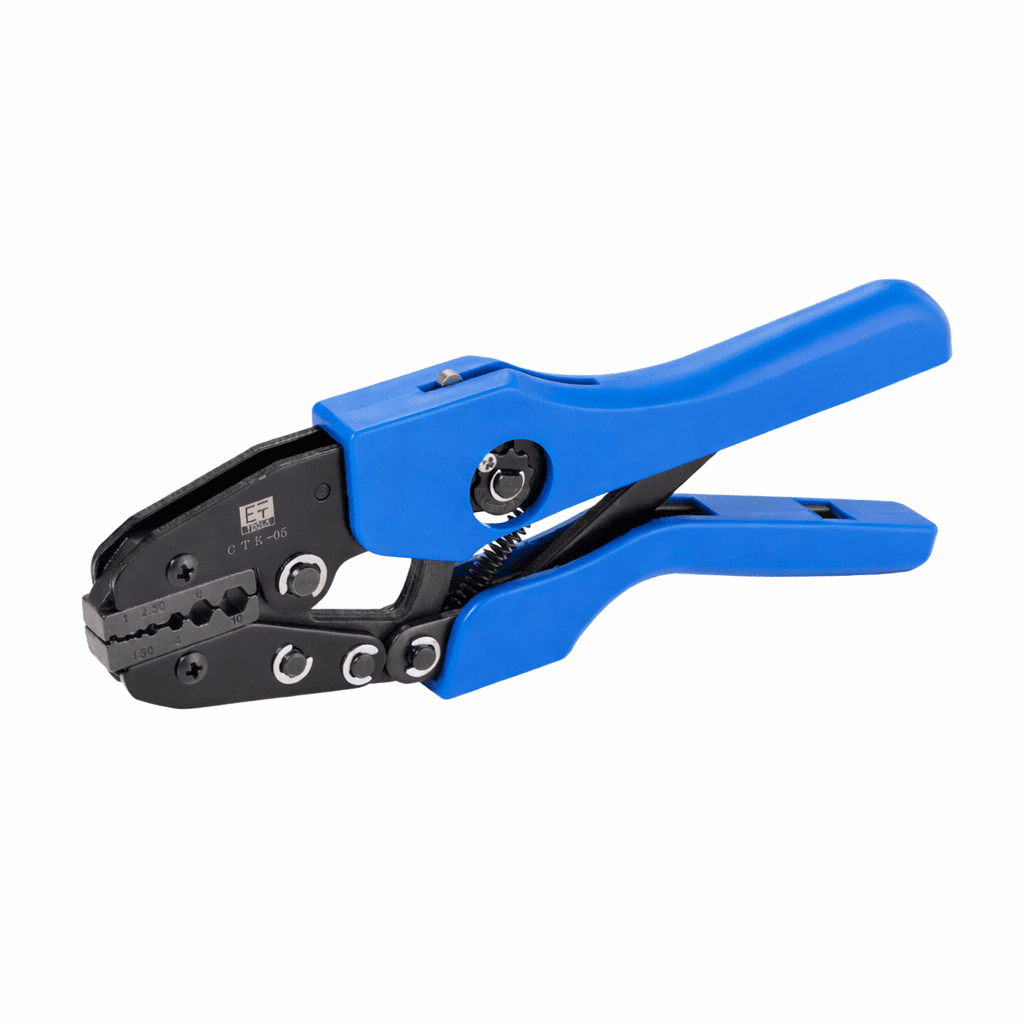

По англоязычной терминологии все обжимные приспособления называются кримпер (от англ. crimper – «обжиматель»). Это специальные пресс-клещи, обладающие губками собой конструкции для надежной опрессовки наконечников или гильз.

В зависимости от используемого привода кримперы делятся на:

• Механические, работающие от ручного приложения силы. Эти модели самые простые и компактные.
• Гидравлические, отличающиеся повышенной мощностью (усилие до 100 тонн), что позволяет применять их для опрессовки крупных силовых проводников. Отсутствие нагрузки на оператора способствует также увеличению электромонтажной производительности в промышленных масштабах.
• Электрогидравлические кримперы с аккумуляторами относятся к самым мощным и производительным опрессовочным приборам. Подобные модели способны выполнять максимально сложные соединения, легко справляясь даже с бронированной изоляцией проводов.

 Основные ошибки опрессовочных работ

Чаще всего мастера ошибаются при выборе обжимной гильзы или наконечника. При малом диаметре оконцеватель не получится установить на место соединения. Увеличение этого показателя приведет к ослаблению прочности стыка, а также снизит защиту от вибрации или окисления.

• Неверный подбор матрицы. У большинства моделей кримперов в комплекте имеются различные пресс-матрицы, которые подбираются под сечение обрабатываемой жилы. Если обжимные элементы соответствуют проектным работам, то исключаются риски пережима и иных видов деформации проводника. К тому же нужно учитывать и процесс износа матриц, который приводит к изменению размерных показателей насадок. При появлении серьезных отклонений детали заменяются.
• Ошибки в зачистке. Расчеты по снятию изоляции должны точно соответствовать параметрам соединительных элементов. Нельзя допускать попадание полимерного покрытия в зону обжима. Если гильза или наконечник все-таки насаживаются на изоляцию, то зачистку надо выполнить заново. Ни в коем случае не укорачивать соединительное изделие!

Если для обжимных работ в инвентаре нет специальных пресс-клещей, то лучше отложить электромонтаж до приобретения нужных приспособлений. Использовать для этих целей подручные заменители – плоскогубцы, молоток, зубило или др. – опасное нарушение регламента. При таком подходе исключается гарантия надежности установки наконечника с безопасностью последующей эксплуатации соединения.
