Монтаж силовых электрокоммуникаций – сложная работа, требующая точного соблюдения проектных решений и применения соответствующих технологий.
Для проведения соответствующих операций в зависимости от способа прокладки кабельных линий (подземный, бестраншейный) используются строительная и спецтехника, вплоть до машины-кабелеукладчика, а также вспомогательное оборудование.
Подбор оснастки под трассу
Чтобы понизить сложность работ, для прокладки кабеля используются домкраты, облегчающие операции с кабельными барабанами, чулки, ролики центрирования протяжки, гидравлические лебедки и иные приспособления, которые можно выбрать в каталоге «Энерго Темп». Правильно подобранная оснастка к тому же значительно ускорит процесс как при скрытой прокладке, так и в проектировании бестраншейных надземных коммуникаций.
Что обязательно нужно для работы с кабелем

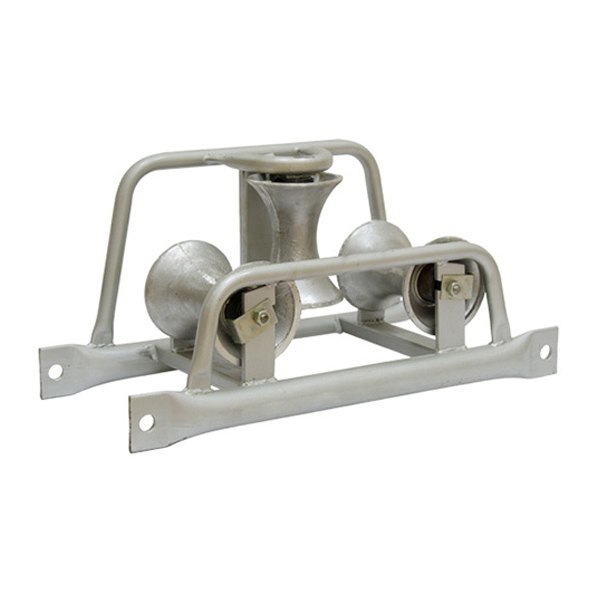

Кабельные ролики – наиболее простое, но с уникальной конструкцией приспособление для облегчения протяжки кабеля и защиты его от повреждения. Они применяются при прокладке кабеля в трубах кабельной канализации, кабельных траншеях. С помощью такого изделия обеспечивается точное направление линии по запланированному маршруту, причем протягивать можно не только по прямой, но и с поворотами. При этом гарантируется целостность кабеля. С учетом маршрута подбирается нужное количество роликов по их типу:
- Линейные, устанавливаемые на прямых отрезках трассы. За счет типоразмеров через такие приспособления можно тянуть кабель диаметром до 120 мм. Включение в конструкцию защитных дуг способствует безопасности в ходе протяжки;
- Поворотные или угловые, размещаются на изгибах трассы, а также на участках, где кабель прокладывается с огибанием препятствий. В зависимости от радиуса поворота собирается модульная система из нескольких роликов.
Стеклопруток – этот монтажный инструмент представляет собой комплексное конструктивное решение, которое позволяет протягивать кабельные сети в труднодоступных местах – скрытых каналах, трубах, кабельных коробах, гофрах или лотках. Основным элементом такого устройства закладки кабелей (УЗК) выступает гибкий пруток из стекловолокна, закрепленный на барабане. Он вводится в канал на всю длину от входа до выхода, а после фиксации на нем линии – вытягивается обратно.
Благодаря использованию в изготовлении прутка стекловолокна этот элемент УЗК при стандартной прочности, сравнимой со стальной проволокой, отличается повышенной гибкостью. Такое сочетание позволяет укладывать длинные сети с сохранением их целостности, даже при наличии изгибов. Подбирается длина прутка, соответствующая продолжительности трассы. Наращивать его из-за риска скрытого обрыва не рекомендуется.
Лебедки – используются в ситуации, когда требуется повышенные усилия при монтаже линии (до 110 кН при 120 м/мин). Такие конструкции часто оснащаются гидравлическим или электрическим приводом, а сила затягивания регулируется электроникой, контролирующей плавность раскрутки барабана. Нередко лебедки комплектуются самописцем, который переносит на бумажную ленту параметры процесса, прикладываемые к акту сдачи работ.
Кабельный чулок – приспособление в виде металлической оплетки утягивающего типа, обеспечивающей безопасное тяговое усилие Действует по принципу «чулка», из-за чего и носит такое название. При натяжке за встроенную проушину оплетка утягивается, а с уменьшением внутреннего объема создает радиальное давление по всей охватываемой поверхности изоляции. Таким образом обеспечивается целостность покрытия в процессе затяжки.

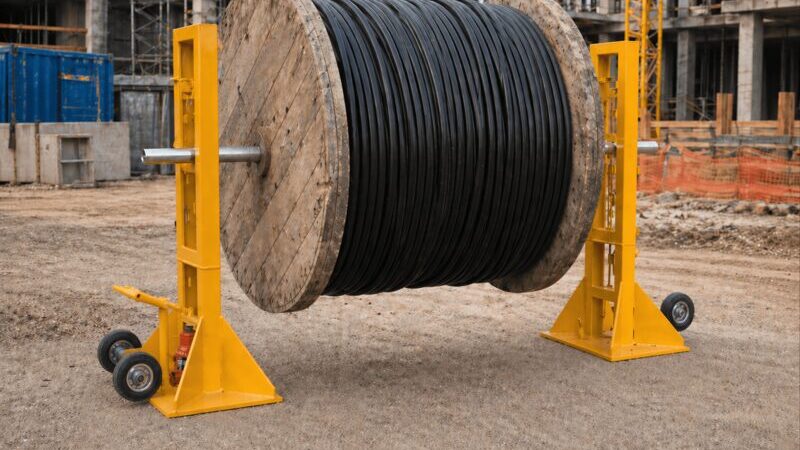

Кабельные домкраты – дополнительная оснастка, облегчающая перемотку кабельных барабанов. По принципу действия могут быть винтовыми или гидравлическими. В механических домкратах используется винтовой механизм (винт и гайка), который при вращении поднимает или опускает груз. Гидравлические домкраты работают за счет цилиндра с рабочей жидкостью, которая создает усилие для подъема. Подъем барабана в этом случае происходит за счет движения поршня внутри цилиндра.
Заключение
Использование такого оборудования – это не только залог правильного монтажа кабельных линий, отсутствие аварийных рисков и экономия производственного времени. Подобная оснастка также является подтверждением, что исполнитель работ строго придерживается установленного техрегламента и может обоснованно утверждать о качестве выполненного подряда.
