Какие задачи решает инструмент при монтаже СИП

Инструмент для монтажа СИП — это комплекс специализированных устройств, обеспечивающих безопасность, эффективность работы на воздушных линиях электропередачи. Основное его назначение заключается в раскатке самонесущего изолированного провода, его натяжении с соблюдением нормативных параметров, креплении к опорам, подключении ответвлений.

При работе с СИП основной задачей является создание правильного натяжения. Неправильно рассчитанное или выполненное натяжение приводит либо к провисанию линии, что опасно при ветровых нагрузках, обледенении, либо к чрезмерному напряжению, способному повредить изоляцию или арматуру.

Еще одна важная функция — безопасная прокладка кабеля по трассе. Роликовые блоки, направляющие устройства минимизируют трение, предотвращая повреждение изоляционного слоя при протяжке. Это особенно актуально при работе со стальным тросом-несущей жилой, который имеет значительный вес и жесткость. Без специальных приспособлений ручная протяжка невозможна или крайне трудоемка.

Как выбрать инструмент для монтажа СИП и ВЛ

Выбор оборудования зависит от масштаба работ, типа используемой арматуры, условий местности.

Критерии выбора оборудования:

  1. Грузоподъемность механизмов. Стальной трос лебедки должен быть достаточной длины и диаметра, чтобы выдерживать многократные циклы нагрузки без деформации.
  2. Совместимость с арматурой. Различные производители выпускают зажимы, анкерные крепления, подвесные элементы с разными геометрическими параметрами.
  3. Эргономика и вес оборудования. Поскольку монтаж часто ведется на высоте или в труднодоступных местах, инструмент должен быть компактным, легким, но при этом прочным. Алюминиевые сплавы, высокопрочные пластики позволяют снизить массу без потери надежности.
  4. Возможность быстрого развертывания. Быстросъемные крепления, модульная конструкция, четкая маркировка элементов помогают собрать рабочую схему за минуты.

Где применяется инструмент для монтажа СИП

Сфера применения такого оборудования обширна.

В городских условиях инструмент для монтажа СИП используется при реконструкции старых воздушных линий, замене неизолированных проводов на современные самонесущие системы.

В сельской местности и на промышленных объектах инструмент необходим для прокладки новых линий электропередачи. Здесь часто встречаются длинные пролеты между опорами, требующие значительного усилия при натяжке. Специальные механизмы позволяют равномерно распределить нагрузку, избежать локальных перенапряжений в кабеле.

Также оборудование применяется при подключении индивидуальных потребителей к магистральным линиям. Создание ответвлений требует аккуратности, точности, чтобы не нарушить целостность основной линии.

Как подобрать инструмент под конкретную работу

  1. Определите тип и сечение кабеля. Разные марки СИП имеют различный вес и жесткость.

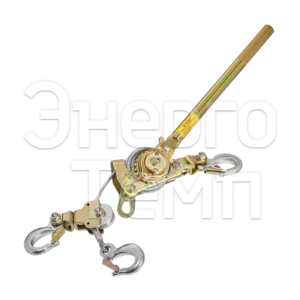

  2. Измерьте длину пролетов. Для коротких дистанций (до 50 метров), а также там, где нет доступа к электропитанию или требуется высокая мобильность, подойдет ручная лебедка. Для длинных пролетов (более 100 метров) потребуется механизированное устройство с большим запасом прочности.
  3. Оцените условия местности. На ровной открытой площадке можно использовать стандартные роликовые блоки. В лесистой или горной местности понадобятся дополнительные направляющие и защитные элементы, предотвращающие зацепление кабеля за препятствия.

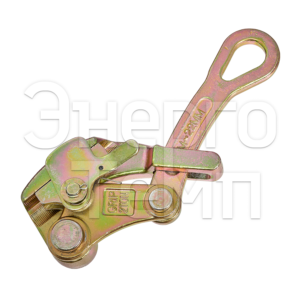

  4. Проверьте совместимость с арматурой. Убедитесь, что выбранные зажимы, анкеры, подвесы соответствуют типу используемого провода и условиям эксплуатации. Монтажный зажим, или лягушка, — одно из наиболее востребованных элементов для временной фиксации провода при натяжении.
  5. Оцените частоту использования. Для разовых работ можно арендовать оборудование или приобрести бюджетный вариант. Для регулярного использования инвестируйте в качественные брендовые изделия, которые окупятся за счет надежности, скорости работы.
  6. Подберите аксессуары для захвата. Кабельный чулок предназначен для безопасного захвата конца провода при протяжке через ролики или при соединении с тяговым тросом. Он распределяет усилие по поверхности кабеля, исключая локальные перегибы, повреждения изоляции. Использование чулка обязательно при работе с многожильными проводами, так как он предотвращает расплетение жил под нагрузкой.

Правильно подобранный инструмент превращает сложный и опасный монтаж в контролируемый, предсказуемый процесс. Он позволяет выполнять натяжку с точностью до ньютона, обеспечивает бережную прокладку кабеля, гарантирует долговечность всей линии электропередачи.
