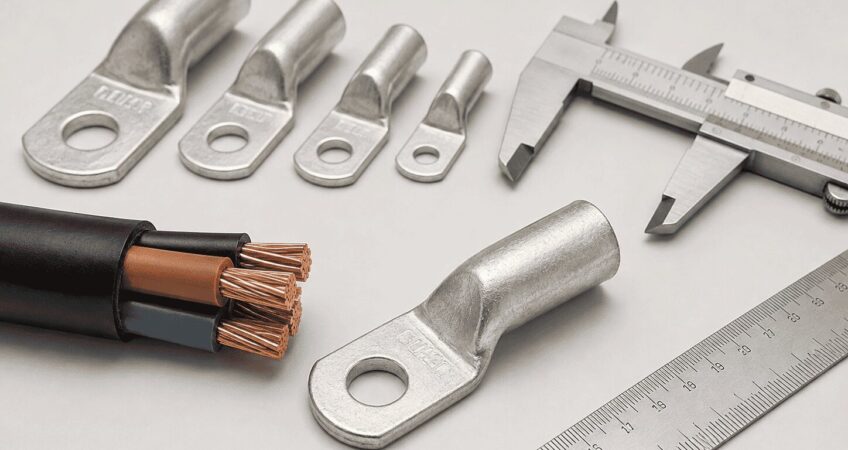

Как подобрать кабельный наконечник по сечению кабеля

Для чего нужны кабельные наконечники

Эти изделия выполняют четыре ключевые задачи в электромонтаже:

• Защита от  разрушения: Они собирают жилы многопроволочного провода в единое целое, не давая им распушаться, ломаться и окисляться под воздействием воздуха.
• Обеспечение площади контакта: Создают плоскую и широкую контактную поверхность, которая плотно прижимается к шине или клемме оборудования.
• Ликвидация “текучести” металла: это свойство проводника необратимо деформироваться и буквально «вытекать» из-под места зажима под воздействием постоянного механического давления, даже при комнатной температуре. Наконечник создает для проводника жесткий замкнутый каркас, который физически блокирует её деформацию под давлением. Его лопатка, в свою очередь, сделана из толстого слоя металла, который легко выдерживает давление прижимного болта без деформации.
• Снижение переходного сопротивления: Широкая лопатка увеличивает площадь контакта проводника с шиной, давление крепежного болта на плоскую лопатку остается постоянным и сильным годами. Узел не греется даже при пиковых токовых нагрузках, что полностью исключает риск пожара или отгорания проводника.

Какие параметры кабеля нужно определить перед выбором

Если говорить строго о характеристиках проводника, которые необходимо определить перед выбором, их всего три:

1. Металл токопроводящей жилы. От этого зависит материал контактной части. Неправильный выбор приведет к гальванической коррозии.
2. Номинальное сечение жилы (мм²)
3. Класс гибкости. Определяет фактический (геометрический) диаметр жилы и ее поведение при зачистке.

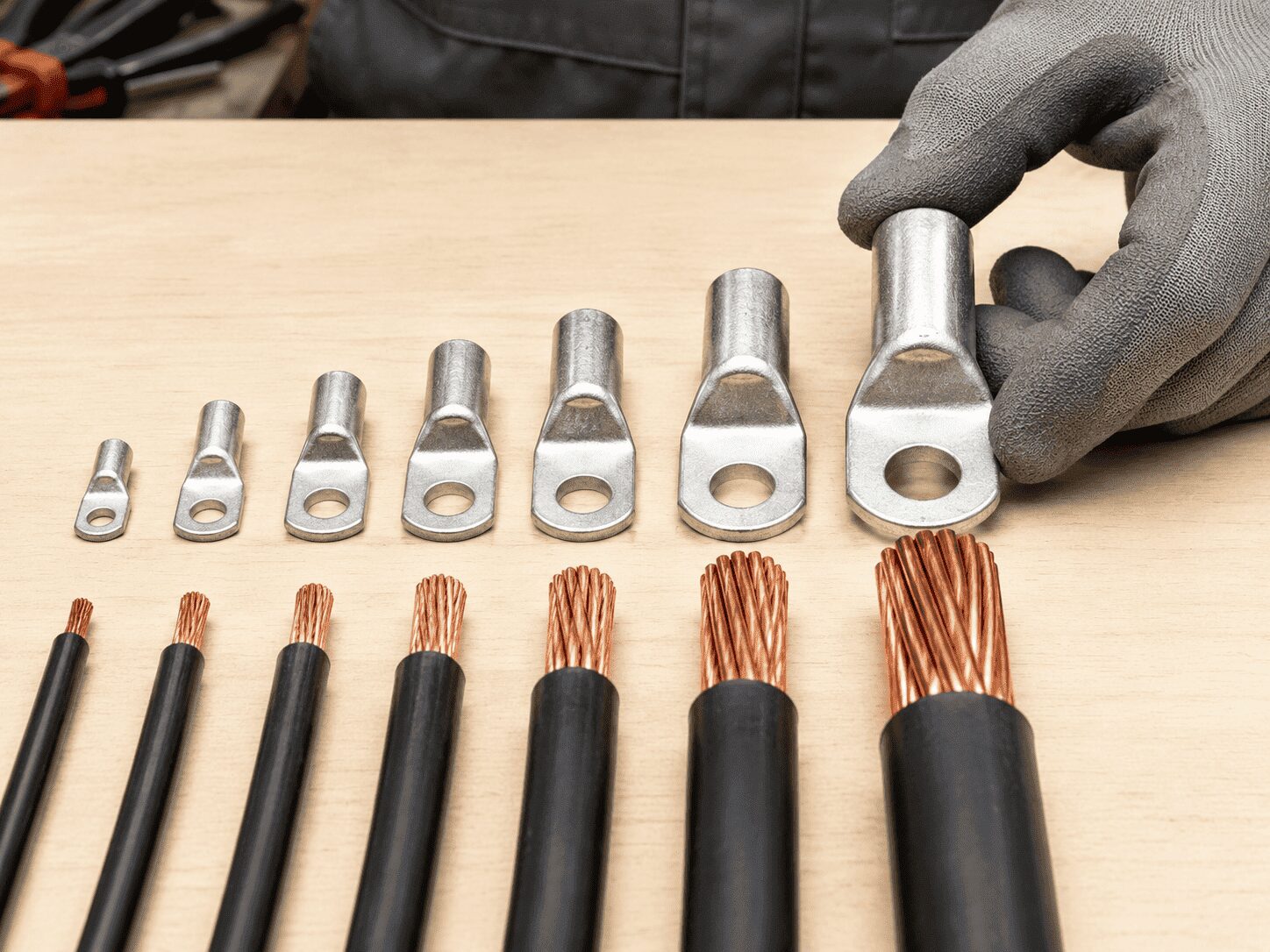

Как подобрать наконечник для кабеля по сечению

Чтобы безошибочно подобрать кабельный наконечник по сечению для болтового соединения и под опрессовку, используйте два разных алгоритма. В их основе лежит разница в конструкции: прессуемое изделие жестко привязано к геометрии жилы, а болтовой — универсален.

1. Подбор медного изделия под опрессовку

Поскольку наконечники ТМЛ по ГОСТ 7386-80 изначально спроектированы под гибкие жилы 5–6 классов гибкости (например, КГ, КГ-ХЛ, провод ПуГВ/ПВ-3), подбор выполняется строго номинал в номинал: берется наконечник точно такого же номинала, как указано на кабеле (например, для КГ 35 мм² нужен наконечник ТМЛ 35). Жила войдет плотно, без зазоров, и легко обожмется гексагональной (шестигранной) матрицей пресса.

Для жесткого кабеля / моножилы (1–2 класс): Номиналы не всегда совпадают из-за того, что моножила тоньше гибкого провода, внутри хвостовика останется свободное пространство. Производители выпускают наконечники ТМЛ с разными модификациями хвостовика для того, чтобы обеспечить максимальную площадь контакта и исключить микропустоты при работе с кабелями разных классов гибкости, стандартов и геометрии. Так же используют стандартный наконечник на один шаг ниже по сечению. Для упрощения задачи выбора рекомендован подбор наконечников по специальной таблице. Опрессовывать такое соединение рекомендуется точечным (клиновидным) обжимом, который глубоко вдавит стенку наконечника и деформирует моножилу.

2. Подбор алюминиевого наконечника под опрессовку

Поскольку алюминиевые кабели (например, АВВГ, АСБ, СИП) всегда жесткие (1 или 2 класс), производителям электромонтажных изделий нет необходимости выпускать разные модификации хвостовиков.

Внутренний диаметр трубной части алюминиевого изделия серии ТА стандартизирован и рассчитан строго на плотную геометрию моножилы или жесткой многопроволочной скрутки. Она заходит в хвостовик идеально плотно без лишних воздушных зазоров.

Подбор прессуемых изделий ТА идет строго номинал в номинал (для кабеля АВВГ 50 мм² покупается наконечник ТА 50).

Опрессовка алюминия ТА всегда выполняется только гексагональными (шестигранными) матрицами. Точечный (клиновидный) обжим для алюминиевых наконечников производителями не рекомендуется, так как сильное локальное вдавливание может глубоко надрезать или расколоть хрупкое тело жилы.

3. Болтовые наконечники

Болтовые модели  устроены иначе: проводник внутри зажимается массивными болтами, поэтому один наконечник покрывает сразу целый диапазон стандартных сечений. На их корпусе всегда выбит этот диапазон (например, 25–50 или 70–120).

• Правило подбора: Посмотрите на номинальное сечение вашего кабеля и выберите наконечник, в диапазон которого попадает эта цифра.

Таблица подбора наконечников по сечению кабеля тут.
