Для выполнения электротехнических работ используются специальные приспособления — кабельная арматура. С их помощью прокладывают и ремонтируют коммуникационные, слаботочные, силовые, сигнальные линии, соединяют провода, кабели. Изделия обеспечивают безопасность при эксплуатации электросетей, а воздушные и кабельные линии надежно функционируют. Арматура также упрощает монтаж сетей.
Производство кабельной арматуры
Производят три категории (для разных целей) арматуры:
- станционная — состоит из инструментов и устройств, используемых на энергетических объектах;
- оптически-волоконная — подходит для соединения, прокладки, фиксации линии связи;
- кабельная система — используется для скрепления кабелей при прокладке интернета в помещении.

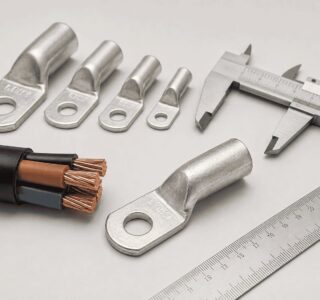

Кабельные наконечники
Применяют кабельные наконечники для оконцовки кабелей, проводов для того, чтобы подключить их к приборам, оборудованию. Устройства помогают увеличить площадь контакта, а также снизить сопротивление.
Соединители необходимы для скрепления проводов, кабелей — обеспечивают прочность и хороший контакт.
Кабельные наконечники имеют и другие плюсы:
- защищают от окисления;
- не допускают перегрев в точке соприкосновения;
- обеспечивают быстрое подключение к технике;
- позволяют отключать, подключать кабели.
Монтируются наконечники под болты, опрессовку, пайку, сварку. Наиболее быстрый способ — спайка. Производят детали из меди, алюминия, есть также комбинированные виды.
Приспособления для заземления электрооборудования
Электрический ток обеспечивает работу бытовых приборов, промышленного оборудования, технологических линий. Однако при малейшем повреждении проводки он опасен. Если прикоснуться к неизолированному участку, можно получить ожог, в худшем случае это приведет к остановке сердца.
Избежать бытовых и производственных травм помогает заземление электрооборудования. Состоит контур заземляющий из заземлителя, который уходит в грунт, и токоведущего элемента, подключенного к заземлителю. Уже на этапе строительства промышленных, жилых зданий заземляющие контуры вносятся в проект.
Есть несколько типов контуров:
- защитные — вид, который встречается в жилых, коммерческих объектах. Используется для защиты человека от поражения током;
- функциональные — применяется для обеспечения нормального функционирования точных электроприборов;
- молниезащита — устанавливается на зданиях, стоящих отдельно сооружениях, подходит для защиты от разрядов, сгенерированных в атмосфере.
Приспособления для заземления должны периодически проверяться.
Кабельные коробки
Кабельная коробка — это небольшой контейнер, который позволяет спрятать разветвления проводов. Прочный корпус может быть сделан из алюминия, стали, пластика. Он защищает места контактов от механического повреждения, попадания влаги. Короб оснащен крышкой с защелками, что обеспечивает быстрый доступ к проводам.
Распределительная коробка может монтироваться двумя способами:
- открытым — корпус устанавливается снаружи на стене, фиксируется саморезами;
- скрытый — более сложный метод, без знания особенностей технологии невозможно выполнить самостоятельно. Крепятся с помощью дрели высокой мощности.
Выбирают кабельные коробки в зависимости от того, сколько проводов и какой толщины нужно спрятать. Важно знать, что все жилы должны быть спрятаны. Это нужно для безопасности и удобства пользования. Следует также учитывать тип соединения (клеммы, зажимы, скрутка и др.).
Кабельные вводы
Кабельный ввод — устройство, необходимое для ввода кабеля в электрооборудование. Ввод надежно фиксирует и герметизирует соединение, обеспечивает защиту от агрессивного воздействия среды. Он препятствует скручиванию в месте прикрепления к проводам зажимов. Вводы должны быть без острых краев, которые могут повредить проводку.
Вводы отличаются:
- диаметром прохода;
- материалом (алюминиевые, стальные, латуниевые и др.);
- методом прокладки (под трубную разводку, прокладку жил, под укладку в металлорукаве).
Есть общепромышленные (защищают от попадания жидкости, пыли в электротехнические приборы) и взрывозащищенные (защищают от взрывоопасных веществ).
Главный критерий, по которому нужно выбирать сальники, — условия применения: температура, степень защиты от влаги. Нужно также смотреть на диаметр жилы, на который фиксируется сальник.
Кабельные ответвительные сжимы
Ответвительные сжимы — особые зажимы, применяются для ответвления от магистральной электролинии с сохранением ее целостности, без необходимости разрезать. На участке ответвления достаточно оголить провод, снять изоляцию и зафиксировать сжим и кабель. Если используется прокалывающий жим, изоляционный слой снимать не придется.
Сжимы применяются практически при проведении любых электромонтажных работ. Внешне они похожи на орехи, поэтому называют их «орешками».
В случаях, когда нужно сделать коммутацию стационарных электроприборов к существующей сети, сжимы — элемент, без которого не обойтись. Поскольку изменять магистральные линии нельзя, сделать коммутацию медных и алюминиевых проводов в жилье можно с помощью «орешков». Нужно только выбрать соединительный элемент и обратиться к электромонтажникам.
Ответвительные сжимы могут использоваться при монтаже электросетей промышленного и бытового назначения. «Орешки» могут работать при напряжении не выше 660 В.
Кабельные фитинги
Кабельные фитинги — детали, используемые для ввода, закрепления кабелей в корпус электротехнических устройств, электрощитовых приборов.
Есть несколько типов фитингов для жил:
- муфты — подходят для скрепления проводки разного материала. Они герметично и прочно соединяют элементы, компенсируют разницу при расширении из-за тепла;
- гильзы — фиксируются на концах проводки, препятствуют сгибанию и сдвигу кабеля. Гильзы имеют защитную функцию: предотвращают попадание пыли, жидкости, защищают от агрессивного воздействия среды;
- закрытия — служат для герметичной фиксации участка соединения либо ответвления жилы. Закрытия защищают систему от попадания влаги, пыли, влаги, иных внешних факторов, а также обеспечивают безопасность;
- разъемы — применяются для соединения жилы с остальными элементами системы (розетками, разъемами). Такое подключение просто монтируется и при необходимости снимается;
- зажимы — подходят для крепления проводки к поверхности устройства. Они крепко фиксируют, не позволяют кабелю перемещаться, защищают его от механических повреждений.
Фитинги используются в разных областях: энергетике, промышленности, строительстве и др. Они нужны для установки кабельных линий, осветительных систем, где нужно надежное соединение.
Металлорукава
Металлорукав — гибкий трубопровод, который покрывает кабель, выполняет роль оболочки. Широко применяется при прокладке электрокабелей в местах, где высокий риск механических повреждений, а также агрессивное воздействие среди. Маталлорукав создает защитный экран, который снижает помехи, защищает от возгораний и замыканий.
Есть два основных типа детали:
- без изоляции ПВХ — не может использоваться в местах, где есть вероятность попадания воды, бензина, масла;
- с изоляцией ПВХ — предохраняет жилы от воздействия агрессивной химии, влаги, УФ-воздействия. Металлорукав с оболочкой применяется для открытой и скрытой прокладки проводки.
Изготавливают металлорукова из оцинкованной стальной, нержавеющей или алюминиевой ленты.
Термоусадочные трубки
Термоусадочные (термоусаживаемые) трубки — это материал, с помощью которого выполняют изоляцию электросоединений. Это полые трубки с разными диаметрами, который подбирается под кабель. При нагреве термоусаживаемая трубка сжимается, плотно облегая место фиксации.
Деталь защищает от тока, коррозии, а также ускорят электромонтажные работы.
